复合图

您可以创建复合图以同时查看和比较两个或三个图之间的数据。

在本主题中︰

创建复合图

  1. 在侧栏上的“控制面板”下方，选择“分析视图”。

  2. 右键单击文件夹，选择“新建复合图”。输入复合图的名称。

  3. 单击“确定”。

    图表将添加到“分析”树中，您可以在“视图”选项卡中看到自动生成的图。

返回页首

配置复合图

您可以配置复合图来控制在复合图中比较哪些图以及如何在复合图中显示它们。

要配置复合图，请执行以下操作:

  1. 从“分析”树中，选择复合图。

  2. 单击配置选项卡。

  3. 添加要包含在复合图中的图。

    要添加图，请执行以下操作:

    1. 从右窗格中，选择图。

    2. 将图拖放到中间的灰色区域。或者，单击“添加”按钮。

      将图添加到复合图时，请注意以下事项:

      一个复合图最多可以包含 3 个图。

      一个复合图最多可以包含 3 个图，无论它们是否为同一项目生成。
      复合图不支持构建、代码变更和 BV 图。 您不能将构建、代码变更或 BV 图添加到复合图。
      实体图的限制

      哪些类型的实体图可以在复合图中共存?

      • 时间序列图 (x 轴值为日期的图)，例如趋势图、进度图以及计划与实际图。

      • 非时间序列图 (x 轴值为文本的图)，例如生命期图和摘要图。

      选择图后，不兼容图类型的图在图树中显示为灰色。

      复合图不支持以下实体图:

      • 计划执行与实际执行 (上次测试运行)

      • 计划执行与实际执行 (测试运行历史记录)

      • 测试执行状态趋势图

    搜索图。使用搜索框仅筛选图标题中包含搜索关键字的实体图。

    由我创建。选中此选项以仅筛选您创建的实体图。

    。从“分析”树中查看图 (转到图的“查看”选项卡)。

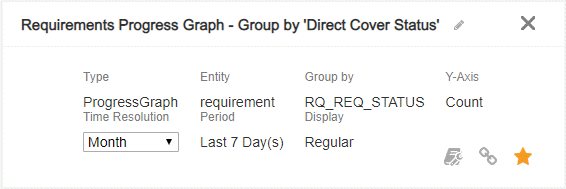

  4. 编辑所选图在复合图中的显示方式。

    对于每个图，您可以在图卡中执行以下操作。

    更改图标题

    单击图标题旁边的编辑图标以重命名图。

    这并没有真正更改图标题。仅当在复合图中显示该图时，才会应用新名称。
    设置时间解析度

    仅适用于进度图和趋势图。

    在“时间解析度”字段中，指定在 x 轴上对数据进行分组的时间间隔。

    如果复合图中包含的图具有不同的时间解析度设置，则复合图会侦听主图的时间解析度。
    查看图筛选 将鼠标悬停在筛选图标 () 上可查看图的筛选。
    设置主图

    单击 可将图设置为主图。默认情况下，复合图中的主图阴影比非主图阴影深。

    默认情况下，添加到复合图的第一个图是主图。
    在分析中查看图 单击 可从“分析”树中查看图 (转到图的“查看”选项卡)。通过该图，您可以在要让图在复合图中显示一组不同数据时重新配置图。
    更改图顺序 上下拖动图。

返回页首

设置复合图外观

要自定义图标题、图颜色和图显示，请在“视图”选项卡中单击“设置图外观”，以打开“图外观”对话框。

UI 元素 描述
常规选项卡
标题部分

允许您更改图、y 轴或 x 轴的标题。

  • 图标题、Y 轴标题、X 轴标题。输入图、Y 轴和 X 轴的名称。

  • 。更改标题的字体或颜色。
  • 重置标题。恢复原始标题。
布局部分

  • 使用源图样式。仅对复合图可用。它控制是否将与源图布局相关的设置应用于复合图，包括布局 (折线、面积或柱形)、标记和平滑线。

    如果启用此选项，则禁用以下三个布局设置，并且对源图布局的每次更改都将相应地应用于复合图。

  • 默认布局。选择默认情况下显示图的布局。
  • 堆叠/平铺。选择如何显示多组值 (堆叠或平铺)。适用于折线、柱形和面积布局。
  • 平滑线。是否启用平滑线布局。仅对折线图和面积图可用。
颜色

颜色主题。选择图的颜色主题。图中的组将在颜色主题下自动以不同的颜色显示。如果图有 6 个以上的组，则某些组将共享相同的颜色。

组颜色。为图中的组选择任何颜色。如果是复合图，请为源图和复合图中的百分比线选择任何颜色。组或源图的颜色设置会覆盖颜色主题设置。

外部颜色。为图外部的区域选择一种颜色。

内部颜色。为图的内部选择一种颜色。

辅助。为辅助线中的正值和负值选择颜色。仅在启用辅助线时可用。
不透明

为复合图中的主图和非主图设置不透明。
列参数

显示数据标签。是否为每个列显示标签。标签可以是数字或文本。

标签类型。仅当启用“显示数据标签”时，此选项才有效。选择以下某个选项：

  • 每个列 (值)。显示每个源图中所有合格项的数量。有关合格项的详细信息，请参阅设置复合图数据范围。
  • 每个列 (文本)。显示每个源图的名称。

标签位置。仅当启用“显示数据标签”时，此选项才有效。选择显示标签的位置: 在列的顶部、底部或中间。



显示标记。是否为每个柱显示标记。标记可以是数字或文本。

标记样式。仅当启用“显示标记”时，此选项才有效。选择以下样式之一:

  • 合计值。显示柱的所有组中的项总数。对复合图不可用。
  • 每个列 (值)。显示柱的每个组中的项数。如果是复合图，则显示每个源图中所有合格项的数量。有关合格项的详细信息，请参阅设置复合图数据范围。
  • 每个列 (文本)。显示每个组的分组依据字段值。例如，如果图按状态分组，则柱的标记可以是“新建”、“进行中”和“已修正”。如果是复合图，则显示每个源图的名称。

标记位置: 仅当启用“显示标记”时，此选项才有效。选择显示标记的位置: 在柱的顶部、底部或中间。
其他

图例位置。选择显示图例的位置。

X 轴标签方向。为 x 轴标签选择文本方向。
数据对齐选项卡

仅对包含源图 (其 x 轴值为日期) 的复合图可用。
按时间单位调整

无论实际日期如何，都对同一时间单位内的图数据进行比较。使用此选项，您可以将某个时间段 (例如第 1 周) 的图与其他图中的相同时间段 (例如第 1 周) 进行比较，即使该时间段可能指向图的不同日期也是如此。时间段可以是天、周、月或年。

X 轴标签。定义 x 轴值的前缀方式。例如，如果输入“阶段”，则 x 轴值为“阶段 1”、“阶段 2”，依此类推。

如果要更改时间单位，请在“配置”选项卡中设置图的时间解析度。有关详细信息，请参阅配置复合图。

X 轴偏移。水平移动图以调整其起点与其他图对齐的位置。单击 – 将图向左移。单击 + 将图向右移。
按实际日期调整 根据图数据的实际日期，对图数据进行比较。x 轴值是所有图中各个时间段的组合。使用此选项，您可以比较同一日期的图数据。

返回页首

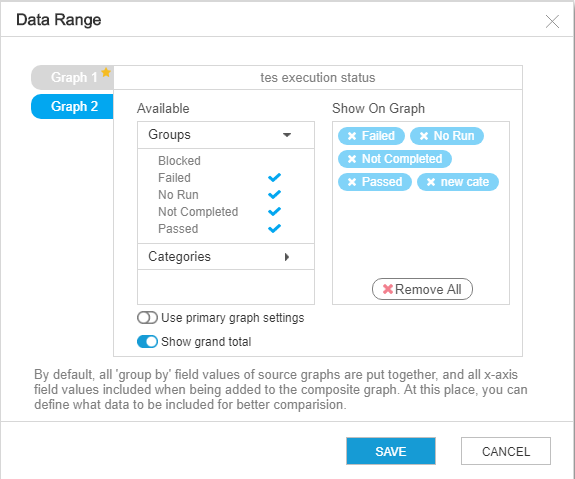

设置复合图数据范围

您可以设置复合图的数据范围，以控制每个源图中的哪些数据组将在复合图中反映出来。仅将选定组中的项目数合并在一起，并在复合图中显示为它们的总数。其他组的项目将被忽略。

要设置复合图的数据范围，请执行以下操作:

  1. 从“分析视图”中打开复合图。

  2. 在“视图”选项卡中，单击“显示更多操作”图标，然后单击“打开图数据范围”。

  3. 选择一个源图，然后在“可用”列中，选择要在复合图中显示的组或类别。

    UI 元素 描述

    图 1

    图 2

    图 3

    图 1、2 和 3 分别引用了第一个、第二个和第三个源图，它们在复合图的“配置”选项卡中列出。主图由星形图标指示。
    组

    选择要在复合图中显示的数据组。

    对于每个源图，默认情况下，所有组都在“可用”列中列出。如果源图已设置筛选，则仅列出已筛选的组。

    如果选择组，则“类别”下列出的组将不会显示在复合图中。
    类别

    选择要在复合图中显示的数据类别。

    如果选择类别，则“组”下列出的组将不会显示在复合图中。
    显示总计 选中后，每个源图中的所有选定组或类别将合并且显示为总计。如果未选中，则将分别显示源图中的每个组或类别。
    使用主图设置 在非主图选项卡中可用。将主图设置应用于其他源图。
  4. 单击“保存”。

返回页首

在电子邮件中启用新的图外观

如果要通过电子邮件发送复合图，请先在电子邮件中启用新的图外观。

要在电子邮件中启用新的图外观，请在 ALM 服务器中执行以下操作:

  1. 安装 Chrome。

  2. 安装 ChromeDriver。确保您的 ChromeDriver 版本与 Chrome 版本兼容。

  3. 运行 ChromeDriver。

  4. 创建 xml 文件，将其命名为 alm_webdriver_config.xml，并在文件中指定 Chrome 和 ChromeDriver 路径。

    <WebdriverConfiguration>
    <DriverPath>您的 ChromeDriver 路径</DriverPath>
    <ChromeExecutionPath>您的 Chrome 路径</ChromeExecutionPath>
    <DriverPort>ChromeDriver 端口</DriverPort>
</WebdriverConfiguration>

    在 Windows 中，使用 "\\" 作为路径分隔符。在 Linux 中，使用 "/" 作为路径分隔符。

  5. 将文件存储在 {ALM 存储库}\sa\DomsInfo\Configuration\ 路径中。

Note: 如果系统部署在群集环境中，请在群集的每个节点中执行步骤 1 至步骤 3，并确保将 Chrome 和 ChromeDriver 分别部署在所有节点的同一路径中。

返回页首

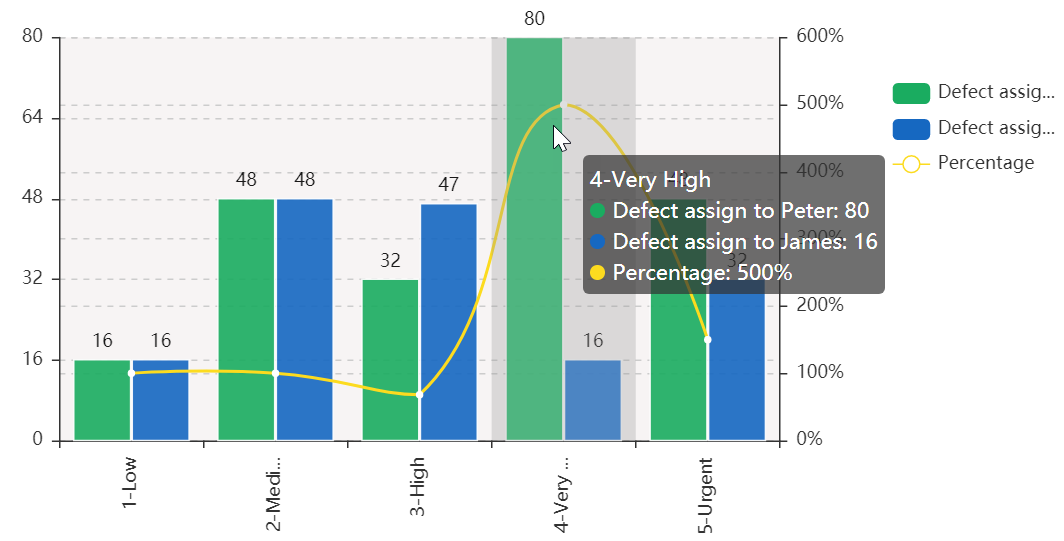

显示复合图的辅助线

辅助线可帮助您更好地可视化复合图中两条线之间的差异。

可用性

辅助线用于以下复合图:

  • 仅包括两个源图。

  • 源图具有相同的实体类型。例如，均用于缺陷。

  • 两个源图均启用总计显示并且复合图不使用源图样式。有关详细信息，请参阅显示总计和使用源图样式。
如何进行

要显示复合图的辅助线，请在图的“视图”选项卡中单击“显示更多操作”>“显示辅助线”。

如果图是生命期图或摘要图，则辅助线显示百分比 (主图值/非主要图)。如果图是进度图或趋势图，则辅助线显示差异 (主图值 - 非主图值)。

返回页首
