体系结构

OpenText Functional Testing Lab 是提供对不同测试应用程序的移动设备访问的独立服务器。支持不同的测试客户端均可与同一服务器实例交互的分布式体系结构。

环境

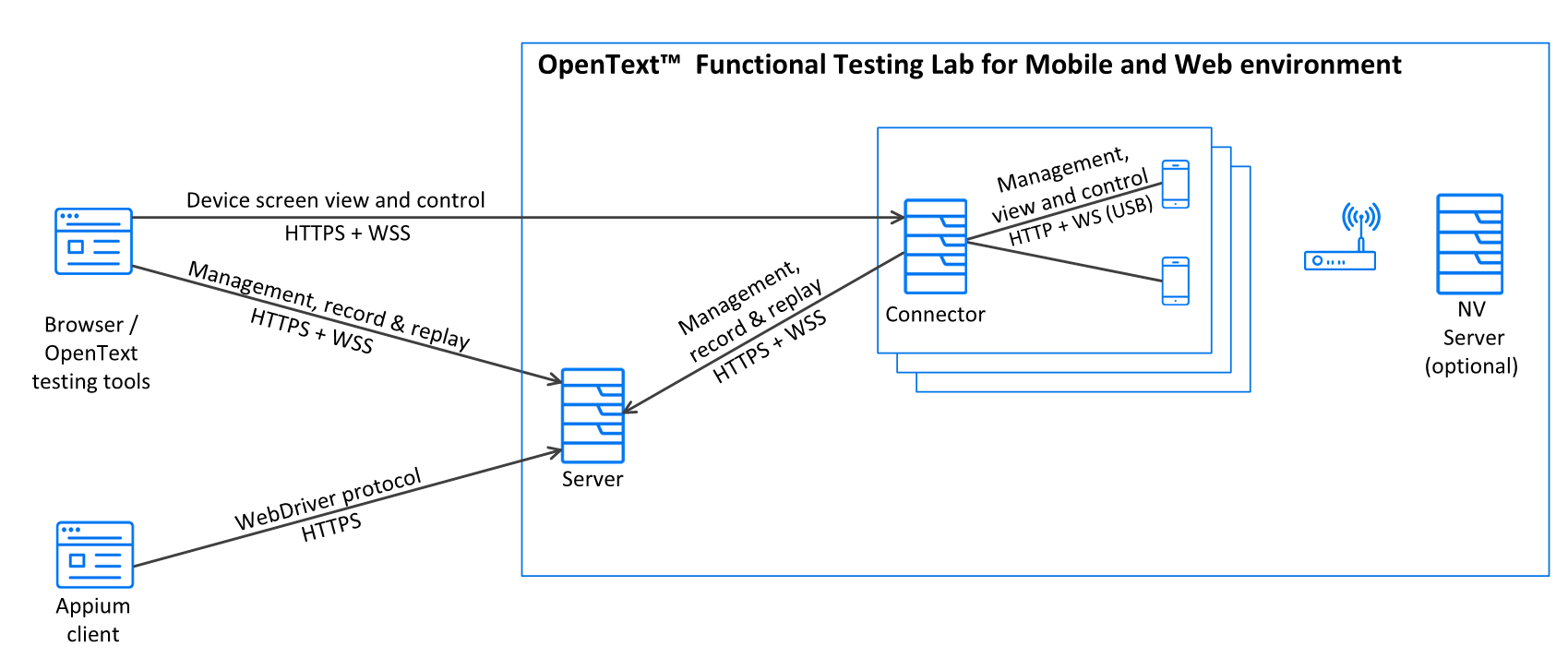

下图显示了 OpenText Functional Testing Lab 的各个组件及其之间的关系:

Architecture diagram of Functional Testingl Lab components and the relationship between them.

该环境包括以下组件:

组件 功能
服务器

这是一个单独的 Web 服务器，用于:

  • 在对移动设备的测试工具客户端调用之间进行调解，并在测试工具中提供用户界面，以便在实际移动设备上记录和运行测试。
  • 接受应用程序进行测试，并管理应用程序版本。
  • 包括存储可重用数据的 PostgreSQL 数据库。例如，已上载应用程序和连接器的元数据、证书和用户信息。
  • 为管理员提供以下用户界面 (实验室管理控制台):
    • 管理用户
    • 管理应用程序并查看其属性，例如 OS 和版本
    • 控制设备:远程重新启动、解锁或打开设备

    • 查看和管理连接器

    • 为用户配置各种设置，如代理定义和代码注入服务

外部 PostgreSQL 数据库

可以将 OpenText Functional Testing Lab 连接到现有外部 PostgreSQL 数据库。这使您的组织可以管理和利用现有的 DB 资源。

在安装过程中指定此选项。有关详细信息，请参阅 Windows 安装或 Linux 安装。
连接器

连接器是用于将设备连接到 OpenText Functional Testing Lab 的轻量级软件，可以与服务器 (嵌入式连接器) 一起安装，也可以作为独立组件安装。可以在分布式位置的多台计算机上或在测试工具计算机上安装连接器。有关更多详细信息，请参阅安装 Windows 计算机上的连接器、安装连接器在 Linux 计算机上或在 Mac 计算机上安装连接器。

连接器管理到设备的物理 USB 连接以及设备顶部的逻辑状态机。它映射端口以通过 USB 连接到设备，并管理从设备到工具的远程屏幕查看器流。它从 USB 存储库接收生命周期事件，如设备已连接或设备已断开连接、代理已完成安装以及代理已启动。它将这些事件传输到 OpenText Functional Testing Lab 服务器，以将设备添加到池。连接器还负责在设备上安装和卸载应用程序。

测试通过连接器访问的设备

这些是运行测试的设备 (智能手机/平板电脑) 。以下应用程序将复制到测试设备:

  • 代理，管理对 AUT、OS (特定应用程序之外的控制) 和远程屏幕查看器 (为测试工具客户端提供 UI 和远程控制) 的命令。
  • AUT –应用程序在 Test 下。

NV Test Manager

Network Virtualization 是用于测试在不同网络条件下运行的应用程序的可选组件。Network virtualization 通过在软件测试过程中对测试环境施加损伤和约束来模拟真实世界条件，从而提高软件测试的准确性。

仅支持内部部署设备。

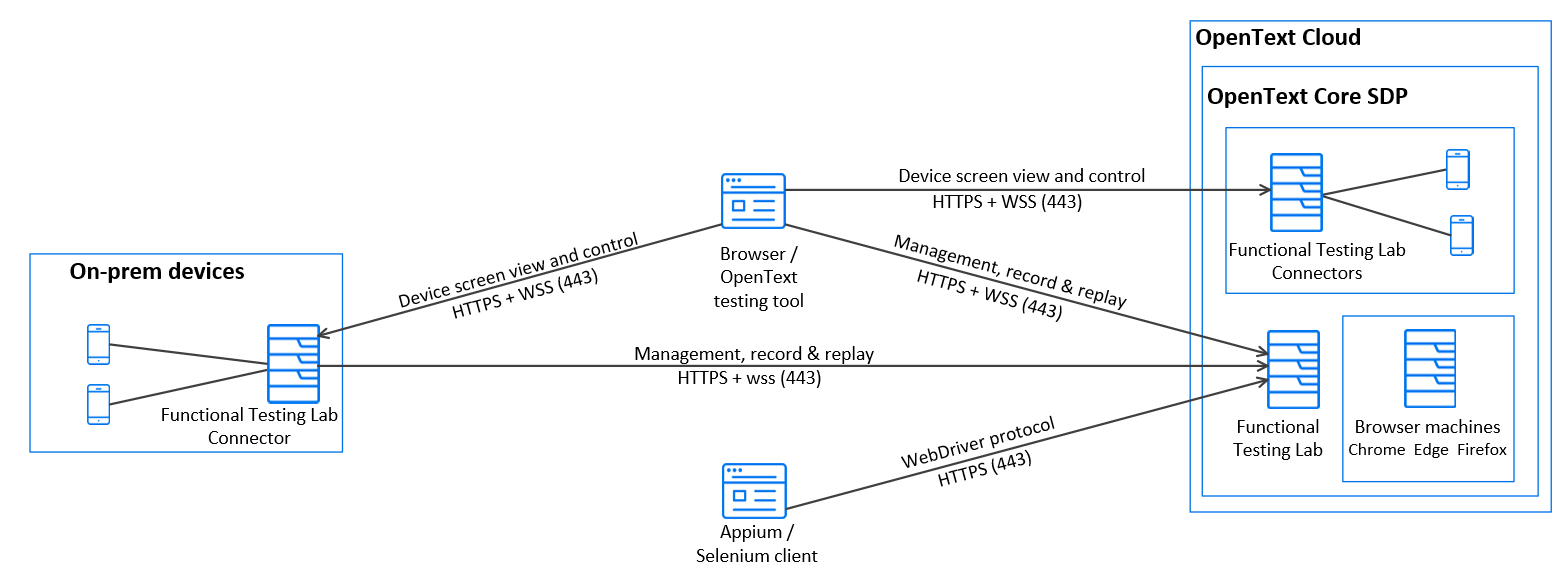

以下图表显示了 OpenText Core Software Delivery Platform 环境:

Architecture diagram of the Core Software Delivery Platform Functional Testing Lab environment components and the relationship between them

后退到顶部

连接器部署方案

连接器是用于将设备连接到实验室的轻型软件。作为安装过程的一部分，您可以选择在 OpenText Functional Testing Lab 服务器计算机上安装嵌入式连接器，该嵌入式连接器会自动配置为与本地服务器协同工作。但是，连接器也可以作为独立组件安装在其他计算机上，如开发人员或测试工程师的计算机。通常，使用以下方案的组合:

方案 描述 优点
中央设备集线器 连接到服务器计算机上的连接器的设备中央实验室。 效率。避免设置和管理设备的任务重复。
分布式设备集线器 连接器安装在多个位置 (现场/场外/全局分散) 的计算机上。

可缩放。可以根据需要添加新实验室。
携带自己的设备 连接器安装在开发人员/测试工程师的计算机上。

支持在设备上对应用程序进行上机测试。

后退到顶部

网络连接

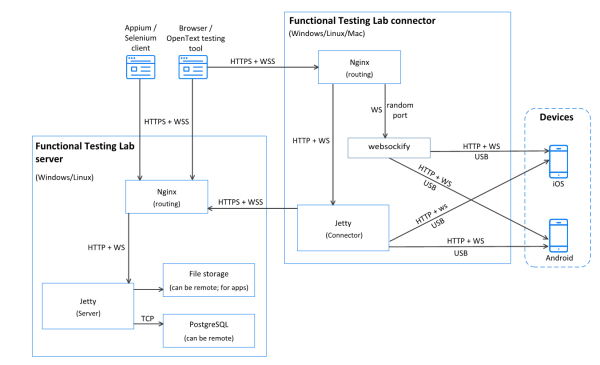

下面的关系图显示了一个更深入的视图，它侧重于服务器的物理部署。还显示了使用的不同协议。

Architecture diagram of Network connectivity and protocols

客户端工具和 OpenText Functional Testing Lab 服务器连接

常用的客户端工具有 UFT One、LoadRunner、Sprinter、BPM、OpenText Functional Testing for Developers 和 Appium 脚本。

测试工具客户端连接到 OpenText Functional Testing Lab 服务器以执行以下操作:

  • 用于管理设备和通过 HTTP/HTTPS 上载应用程序的用户界面 (UI)。
  • 用于测试和管理的 API (JSON 命令) ，通过 WebSocket (WS) 发送。
  • 远程屏幕查看器客户端。

OpenText Functional Testing Lab 服务器和连接器连接

连接器与 OpenText Functional Testing Lab 服务器建立 WebSocket (WS) 连接，允许从连接器到服务器的双向异步通信，反之亦然 (在同一个套接字上)。API 调用和文件通过 WS 传递。

测试工具、连接器和设备连接

连接器使用移动库 (Android 调试桥 (ADB) 、移动设备库 (libimobiledevice)) 将端口映射到移动设备，以进行 API 通信。它还会打开到代理的 WebSocket 连接。连接器为远程屏幕查看器映射端口正向。在远程操作设备时，连接器会将远程屏幕查看器直接暴露给该工具，以最大限度地缩短滞后时间。设备上的代理侦听 WebSocket 端口。

后退到顶部

高可用性

只有 OpenText Functional Testing Lab 支持此功能。

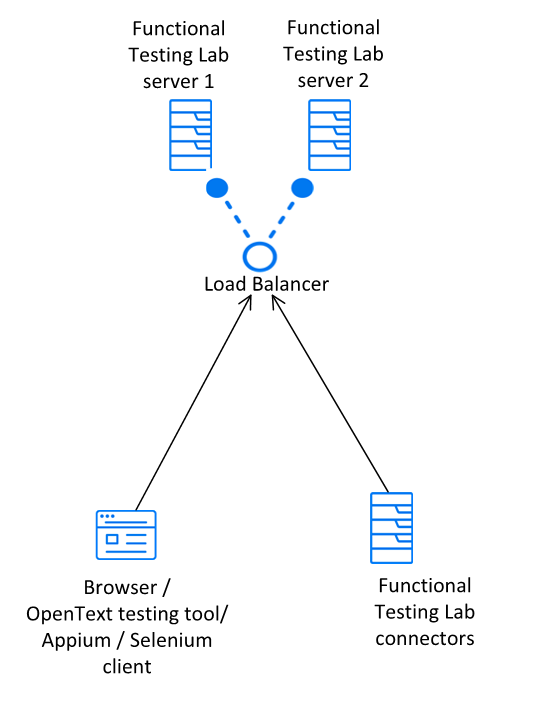

下图显示了一个主动/被动高可用性环境:

Functional Testing Lab servers active passive high availability

备注两台服务器应始终启动并运行。其中一台服务器将自身标记为活动，另一台标记为被动。负载平衡将所有请求重定向到活动服务器。当活动服务器出现故障时，被动服务器将变为活动，负载平衡器会开始将所有请求重定向到该服务器。确保监视并重新启动发生故障的服务器，使其变为被动服务器。

后退到顶部

托管的实验室

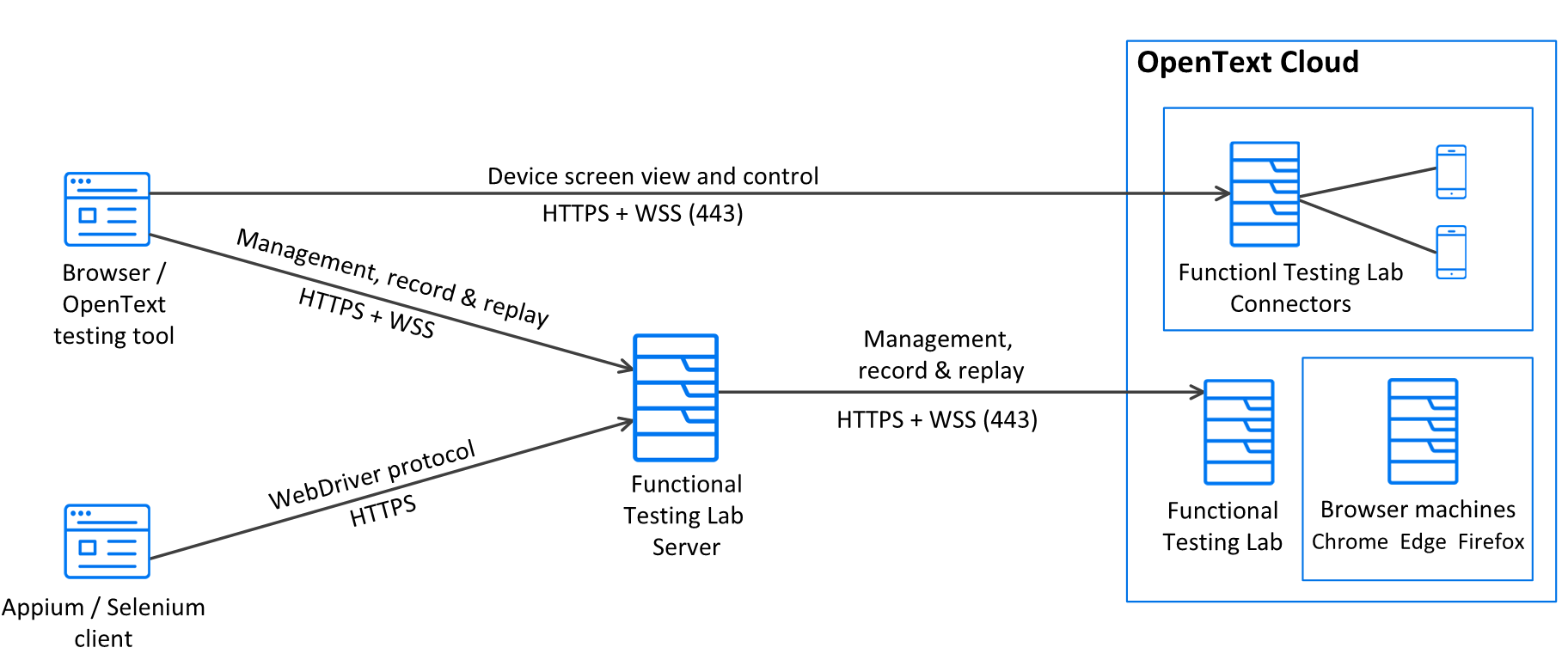

下图显示了一个 OpenText Functional Testing Lab 部署，其中 OpenText 托管着公共设备和浏览器。

achitecture diagram of the Functional Testing Lab deployment with OpenText hosted public devices and browsers

后退到顶部

带 Amazon Device Farm 的界面

您可以使用基于云的 Amazon Device Farm 在各种设备上运行测试。

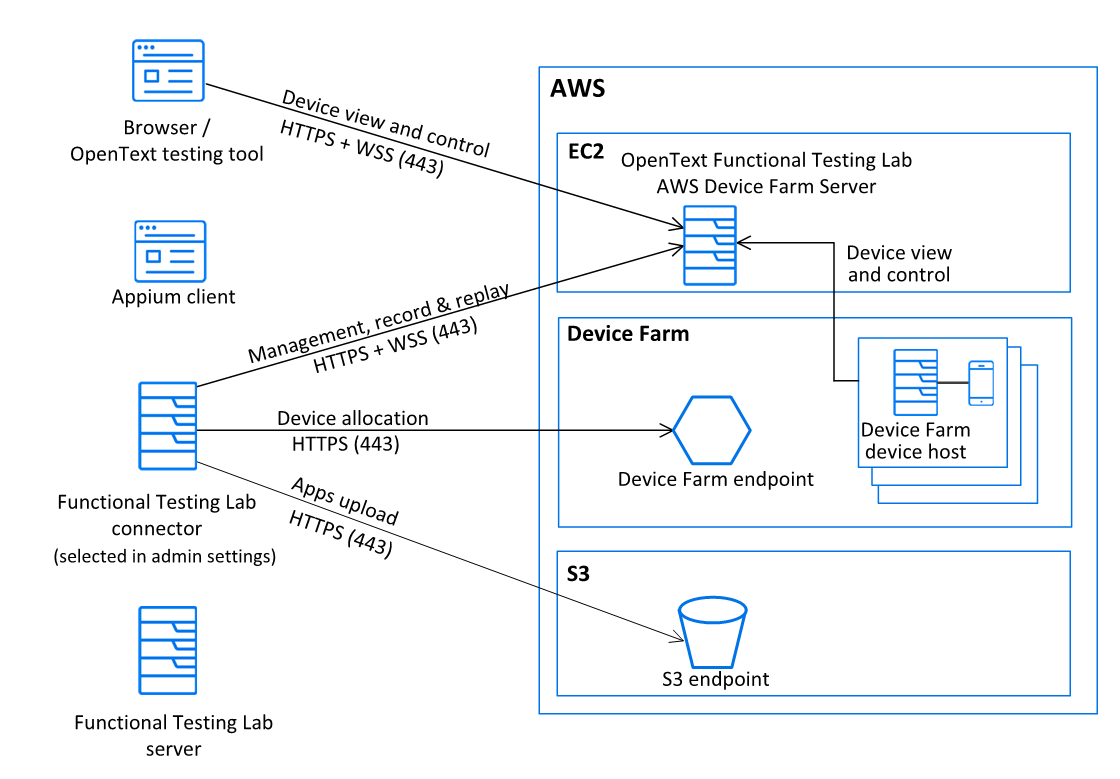

以下图表描述了 OpenText Functional Testing Lab 连接器如何与 AWS Device Farm 交互。

Archtecture diagram of interface with Amazon Device Farm

有关如何设置此集成的详细信息，请参阅 AWSDevice Farm 集成.

后退到顶部

云到本地测试

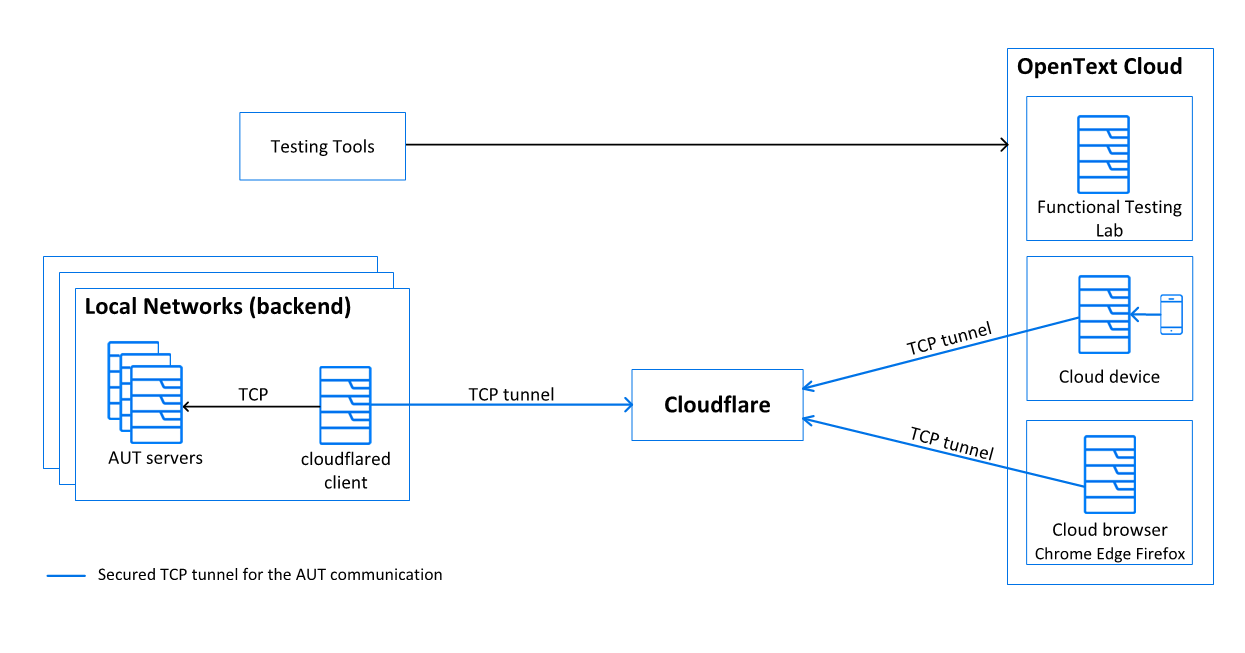

隧道解决方案允许您使用 OpenText 云设备和云浏览器测试您的私人网络托管的应用程序。下面的图表显示云中的元素与本地测试环境之间的通信。

Architecture diagram showing the communication between the elements in the cloud to local testing environment
