查看实体图

您可以在“分析视图”模块的“视图”选项卡中查看保存的实体图，并分析图数据。

Note: 从 ALM 15.50 开始，图的“视图”选项卡具有改进的外观。如果要使用经典视图，请让站点管理员使用 ENABLE_CLASSIC_GRAPH_VIEW 参数启用该视图。

图窗口仅支持经典视图。

在本主题中︰

设置图外观

要自定义图的标题、颜色和显示，请在图的“视图”选项卡中，单击“设置图外观”，以打开“图外观”对话框。

下表描述了“图外观”对话框中的选项:

UI 元素 描述
标题

图标题

Y 轴标题

X 轴标题

输入图、Y 轴和 X 轴的名称。
更改标题的字体或颜色。
重置标题 恢复原始标题。
布局
默认布局 选择默认情况下显示图的布局。
堆叠/平铺
  • 选择如何显示多组值 (堆叠或平铺)。
  • 可用于：折线、柱形和面积布局。
    		•
    平滑线

    是否启用平滑线布局。

    可用于：折线图和面积图。
    颜色
    颜色主题

    选择图的颜色主题。

    默认情况下，图中的组或类别会在颜色主题下自动以不同的颜色显示。如果图有 6 个以上的组或类别，则某些组或类别将共享相同的颜色。
    组颜色 为图中的组或类别选择颜色。组颜色设置会替代颜色主题设置。
    应用于新图

    如果选中此复选框，则保存时组颜色设置不仅会应用于当前图，还会应用于您创建的以下两个图:

    • 包含组或类别的新图。

    • 现有图中具有相同名称 (区分大小写) 的新组或类别。

    示例：

    假设您为“严重”组选择红色，并选中“应用于新图”复选框。当您创建包含“严重”组的新图时，该组将显示为红色，而不是系统分配的颜色。当您在现有图中添加名为“严重”的新类别时，新类别也会显示为红色。
    外部颜色

    为图外部的区域选择一种颜色。
    内部颜色 为图的内部选择一种颜色。

    工作日

    可用于：计划图与实际图
    <工作日> 选择工作日。计算计划执行或实际执行的测试实例数时，不计入非工作日。

    列参数

    可用于：柱形图
    显示数据标签

    是否为每个列显示标签。标签可以是数字或文本。

    • 如果图具有长 X 轴标签，则当图另存为图像、发送到电子邮件或打印时，这些标签会完全显示。

    • 如果 X 轴标签为日期，则始终完全显示。
    标签类型

    仅当启用“显示数据标签”时，此选项才有效。选择以下某个选项:

    • 合计值。显示柱的所有组中的项总数。
    • 每个列 (值)。显示柱的每个组中的项数。
    • 每个列 (文本)。显示每个组的分组依据字段值。例如，如果图按状态分组，则柱的标记可以是“新建”、“进行中”和“已修正”。
    标签位置

    选择显示标签的位置: 在列的顶部、底部或中间。

    仅当启用“显示数据标签”时，此选项才有效。

    图例

    不可用于：饼形图
    图例位置 选择图例项的显示位置: 图的左侧、右侧、顶部或底部。
    字段

    只读。

    指示图分组所依据的字段。

    仅当分组依据字段为查找列表字段且启用“验证值”时才可用。

    示例：

    如果图按实体状态分组，则“字段”显示“状态”。
    值筛选

    配置默认情况下在图中显示哪些数据组，这有助于您确保项目用户始终隐藏不需要的数据组 (无论它们是否存在)，除非他们手动显示此类数据。

    仅当分组依据字段为查找列表字段且启用“验证值”时才可用。

    选项包括：

    • 全部。此选项默认处于选中状态。默认情况下，图显示所有现有数据，并且现有数据的所有组均按图例中的选择显示。

    • 多个值。选择此选项并单击下拉列表以选择默认情况下在图中显示的所需数据组。

      可供选择的值: 分组依据字段的所有值都可供选择，包括不存在数据的组。自定义类别不可供选择。

      如果您选择“多个值”，则图默认显示选定数据组 (如果存在) 并隐藏未选定数据组。选定组在图例中显示为选定状态，其他组在图例中显示为未选定状态。要显示未选定组的数据，请单击图例中的组。

    您可能需要使用“值筛选”设置来确保:

    • 默认情况下，未选定数据组不会向任何用户显示，无论此类数据是否存在。

    • 您仍然可以通过从图例中选择组来查看未选定数据组。

    示例：

    您创建一个缺陷趋势图，默认情况下仅显示已关闭和被拒绝的缺陷，隐藏其他不需要的组。如果不需要的数据组 (例如重复缺陷) 不存在，则无法将其隐藏，因为它在图例中不可用。当您与具有重复缺陷的其他用户共享图时，默认情况下图也会显示重复的缺陷。

    为了确保默认情况下即使存在其他缺陷组，所有用户也仅看到已关闭和被拒绝的缺陷，您可以选择“值筛选”中的“多个值”选项，并选择“已关闭”和“拒绝”。如果用户想要查看隐藏的组，可以在图例中单击该组。

    其他

    不可用于：饼形图
    X 轴标签方向

    为 x 轴标签选择文本方向。
    排序

    选择图中柱的显示顺序。

    可用于：柱形图。
    日期格式

    为 x 轴中的日期选择格式。

    可用于：x 轴值为日期的图 (例如进度图和趋势图)。

    返回页首

    设置树形图外观

    您可以自定义树形图的标题和矩形颜色。

    要设置树形图的外观，请执行以下操作:

    1. 在树形图的“视图”选项卡中，单击“设置图外观”。

    2. 在“图标题”字段中，输入树形图的新名称。

      不能更改矩形标签。矩形的标签由其所表示的测试集决定。

    3. 在“设置”部分中，为树形图设置以下内容:

      失败率容差值



      在“失败率”> 字段中，输入失败率的容差值 (0 到 100 之间的整数)。默认情况下，它为 0。

      失败率是指失败的测试占所有已执行测试的百分比。

      在图的“配置”选项卡上，可以设置将哪些测试状态视为“失败”和“已执行”。有关详细信息，请参阅配置测试执行树形图。

      注: 为了获得更客观的测试结果，建议您将容差值设置为大于 0 的整数。这可以帮助您忽略一些由外部因素 (例如测试环境不稳定) 引起的失败。

      失败率高于容差值的测试集的颜色

      单击颜色字段，为失败率高于指定容差值的测试集选择颜色主题。默认情况下为红色。

      失败率最高的测试集以选定颜色显示。此范围内中失败率较低的测试集以较浅的颜色显示。

      失败率不高于容差值的测试集的颜色



      单击颜色字段，为失败率低于或等于指定容差值的测试集选择颜色主题。默认情况下为绿色。

      失败率为零的测试集以选定颜色显示。此范围内失败率较高的测试集以较浅的颜色显示。

      未执行测试的测试集的颜色

      单击颜色字段，为未执行测试的测试集选择颜色。

    返回页首

    编辑类别

    您可以将在“分组方式”或“X 轴”字段中选择的字段的值分组在一起，并将合并的数据显示为一个类别。

    要编辑实体图的类别，请执行以下操作:

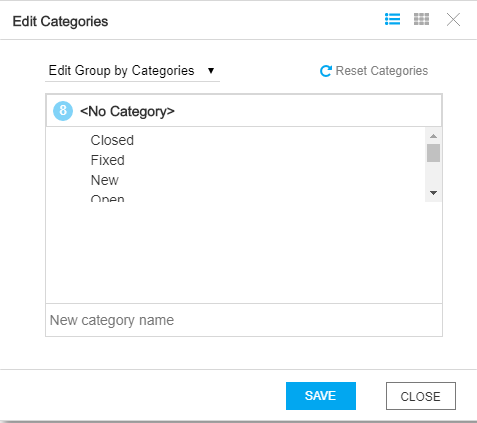

    1. 在图的“视图”选项卡上，单击“编辑类别” 以打开“编辑类别”对话框。

    2. 要对在“X 轴”字段中选择的字段的值进行分组，请从下拉列表中选择“编辑 X 轴类别”。此选项仅对摘要图、业务视图图形和需求覆盖率图可用。

      要对在“分组方式”字段中选择的字段的值进行分组，请从下拉列表中选择“编辑分组方式类别”。

      默认情况下，所有“X 轴”或“分组方式”字段的值都列在“<无类别>”组下。

    3. 创建新类别。

      要创建新类别，请在“新建类别名称”文本框中，输入类别的名称，然后单击 。

    4. 将组添加到新类别。

      您可以通过以下任一方式将组添加到新类别中。

      将组拖放到新类别中
      1. 单击右上角的 以打开“类别”视图。
      2. 将组从“<无类别>”区域或任何现有类别区域拖放到新类别区域。
      将新类别分配给目标组
      1. 单击右上角的 以打开“网格”视图。

      2. 在“类别”列中，为要添加的组选择新类别名称。

      每个类别名称前面显示的数字表示此类别下添加了多少个组。

    5. 单击“保存”以保存所有类别。

      要删除特定类别，请在“类别”视图中，单击类别行中的删除图标。

      要删除所有类别，请单击“重置类别”。

    返回页首

    在电子邮件中为实体图启用新的图外观

    如果要将“测试执行 - 计划执行与实际执行”图发送到电子邮件，或者如果希望其他类型的实体图以新的图外观显示，请在通过电子邮件发送这些图之前在电子邮件中启用新的图外观。

    有关详细信息，请参阅在电子邮件中启用新的图外观。

    返回页首

    显示/隐藏进度图中的总计值

    可用版本: 17.0.1 及更高版本

    您可以显示或隐藏进度图的“<总计>”类别，以表示所有其他分组依据类别的总和。

    要显示“<总计>”类别，请单击“显示合计值”按钮 。

    要隐藏“<总计>”类别，请单击“隐藏合计值”按钮 。

    Note: 如果您创建一个类别，也将其命名为“<总计>”，则“显示/隐藏合计值”开关将不起作用。打开“显示合计值”开关后，“总计”行会消失。

    因此，如果您想使用“显示合计值”开关来显示所有其他“分组方式”类别的总计，请勿使用“<总计>”作为自定义类别名称。

    要更改合计值行的颜色，请执行以下操作:

    1. 单击“设置图外观” 以打开“图外观”对话框。

    2. 在“颜色”部分中，选择一个颜色主题，从“组颜色”下拉列表中选择“<总计>”，然后选择合计值行的颜色。

      有关详细信息，请参阅设置图外观。

    返回页首

    向下搜索到图数据

    在条形图或饼形图中，可以向下搜索到由选定栏或段表示的记录，并查看单个记录的详细信息。

    要向下搜索到图，请执行以下操作:

    1. 在图的“视图”选项卡中，单击图中的段或栏。

    2. 如果段或栏代表来自多个项目的记录，则将打开“项目选择”对话框。选择项目。

    3. 如果选择查看来自另一个项目的数据，或如果段或栏只代表来自另一个项目的记录，则将在单独的浏览器窗口中打开项目。如果适用，系统会提示您登录。记录将显示在相关的 OpenText Application Quality Management 模块中。

    4. 如果段或栏只代表来自当前项目的记录，或如果选择查看来自当前项目的数据，则记录将显示在“向下搜索结果”对话框中。

      UI 元素

      描述
      <段参数>

      位于数据网格上方，显示选定图区域的参数以及显示的记录数。
      <数据网格>

      包括在选定图区域中的记录的列表。

      要打开特定记录，请双击记录。将打开“<模块> 详细信息”对话框，允许您查看或编辑记录。使用导航按钮浏览向下搜索结果。

      在 <模块名称> 模块中查看结果。从相应模块打开结果。如果筛选当前应用于此模块，则它将被替换。

      对以下模块可用：需求、业务组件、测试计划、测试实验室、测试运行和缺陷。

      导出。打开“导出网格数据”对话框，允许您将记录导出到文本文件、Microsoft Excel 工作表、Microsoft Word 文档或 HTML 文档。

      选择以下选项之一：

      • 全部。导出网格中的所有记录。

      • 选定项。导出网格中的选定记录。

      选择列。打开“选择列”对话框，允许您确定要在数据网格中显示的字段及顺序。有关详细信息，请参阅安排列。

    返回页首

    共享图

    您可以共享图以允许 OpenText Application Quality Management 用户或其他人在 OpenText Application Quality Management 外部查看图的只读版本。

    共享图：

    1. 在分析树中，右键单击图，并选择“共享分析项”。

      Note:

      • 此选项在“分析菜单”选项卡中不可用。

      • 您不能共享需求覆盖率趋势图。

    2. 在“共享分析项”对话框中，选择共享选项并单击“确定”。

      UI 元素

      描述
      复制分析项 URL (需要身份验证)

      将选定图的 URL 复制到剪贴板。

      用户需要输入 OpenText Application Quality Management 用户名和密码才能查看图。
      复制分析项公用 URL

      将选定图或报告的公用 URL 复制到剪贴板。

      不需要身份验证。

      此选项要求您具有所选分析项的共享权限。有关设置权限的更多详细信息，请参阅管理组和权限。
      重置分析项公用 URL

      如果之前已选择“复制分析项公用 URL”，则选择此选项会阻止对选定图的公用只读版本的访问。

      此选项要求您具有所选分析项的共享权限。有关设置权限的更多详细信息，请参阅管理组和权限。

    3. 在网站或电子邮件中粘贴 URL。

      Note: 可以通过向 URL 末尾添加 &width=xx 或 &height=xx 属性来调整图的宽度和高度。

    4. 单击 URL 以便在 Web 浏览器中打开图的只读版本。每次访问图时，在设置的时间间隔之后，都将显示最新信息。

      Note: 通过添加和配置 GRAPH_RESULT_LIFESPAN 站点配置参数，可以更改图数据的更新频率。有关详细信息，请参阅设置配置参数。

    返回页首
