UFT Mobile 体系结构

UFT Mobile 是提供对不同测试应用程序的移动设备访问的独立服务器。 UFT Mobile 支持分布式体系结构，其中不同的测试客户端都可以与相同的 UFT Mobile 服务器实例进行交互。

UFT Mobile 环境

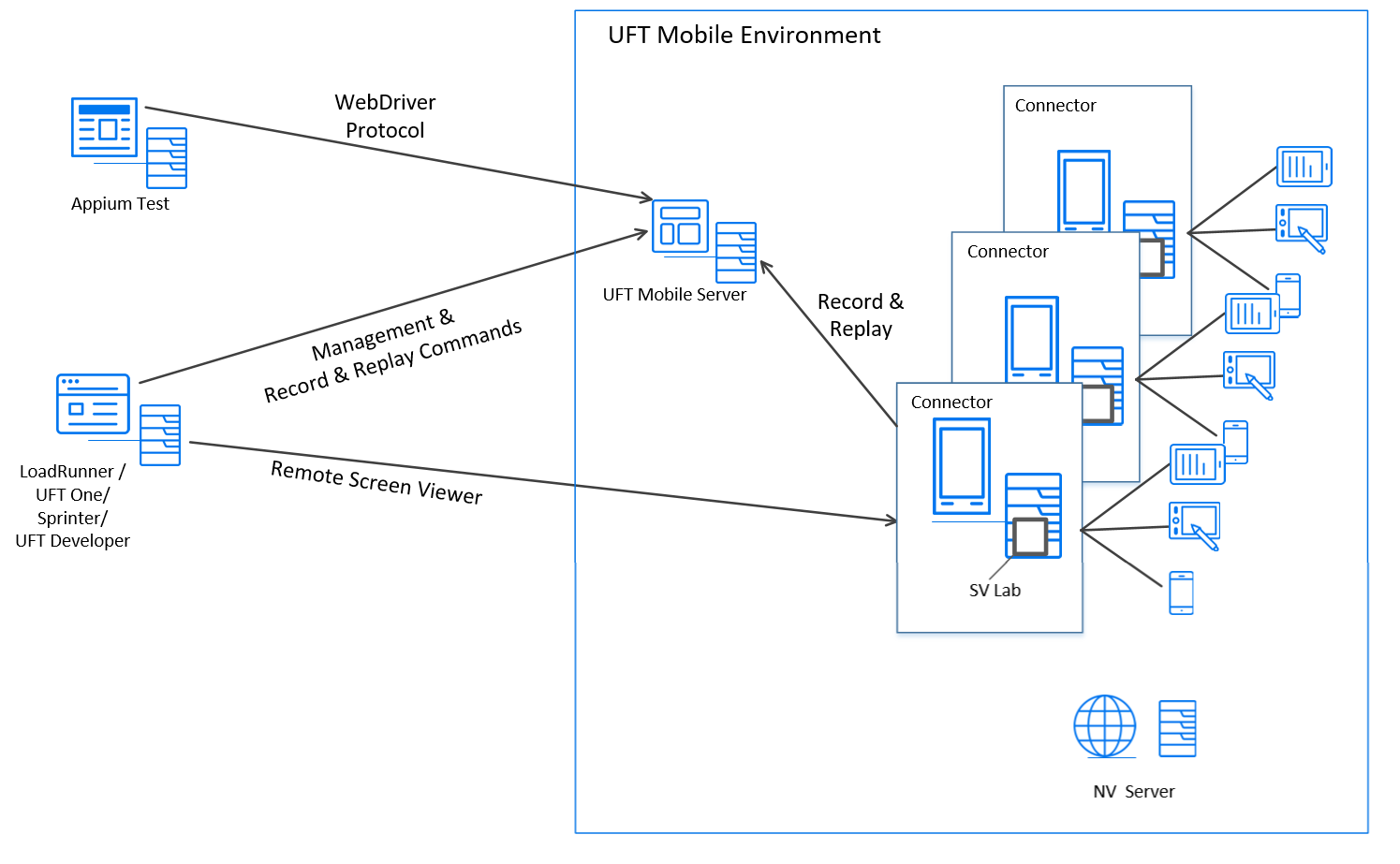

下图显示了 UFT Mobile 的各个组件及其之间的关系:

UFT Mobile 环境由以下组件组成:

组件	功能
UFT Mobile ”服务器“	这是一个单独的 Web 服务器，用于: 在对移动设备的测试工具客户端调用之间进行调解，并在测试工具中提供用户界面，以便在实际移动设备上记录和运行测试。接受个应用程序进行测试，并管理个应用程序版本。包括 PostgreSQL 数据库，用于存储可重复使用的数据，如上载的个应用程序的元数据以及连接器、证书、用户信息等。为管理员提供以下用户界面(实验室管理控制台): 管理用户管理个应用程序并查看其属性，例如 OS 和版本控制设备:远程重新启动、解锁或打开设备查看和管理连接件为用户配置各种设置，如代理定义和打包服务
”外部 PostgreSQL 数据库“	可以将 UFT Mobile 连接到现有外部 PostgreSQL 数据库。这使您的组织可以管理和利用现有的 DB 资源。在安装过程中指定此选项。有关详细信息，请参阅 UFT Mobile - Windows 安装(本地) 或 UFT Mobile- Linux 安装(本地)。
”连接器“	连接器是用于将设备连接到 UFT Mobile 的轻量级软件，可以与服务器(嵌入式连接器)一起安装，也可以作为独立组件安装。可以在分布式位置的多台计算机上或在测试工具计算机上安装连接器。有关更多详细信息，请参见安装 Windows 计算机上的连接器、安装连接器在 Linux 计算机上或安装 the connector on a Mac Machine。连接器管理到设备的物理 USB 连接以及设备顶部的逻辑状态机。它映射端口以通过 USB 连接到设备，并管理从设备到工具的远程屏幕查看器流。它从 USB 存储库接收生命周期事件，如设备已连接或设备已断开连接、代理已完成安装以及代理已启动。它将这些事件传输到 UFT Mobile 服务器，以将设备添加到池。连接器还负责在设备上安装和卸载个应用程序。
”通过连接器访问测试设备 “	这些是运行测试的设备(智能手机/平板电脑)。以下应用程序将复制到测试设备: UFTM 代理，用于管理 AUT、OS(特定个应用程序之外的控件)以及为测试工具客户端提供 UI 和远程控制的远程屏幕查看器服务器的命令。 AUT –应用程序在 Test 下。
”SV 实验室“	SV (Service Virtualization)实验室是一个环境虚拟化工具包，用于在否则难以测试的区域虚拟化实际服务。SV 实验室部署在 UFT Mobile 内，准备运行 Service Virtualization 模拟。
”NV Test Manager“	Network Virtualization 是可选组件，用于测试在不同网络条件下运行的个应用程序。Network Virtualization 通过在软件测试过程中对测试环境施加损伤和约束来模拟真实世界条件，从而提高软件测试的准确性。

后退到顶部

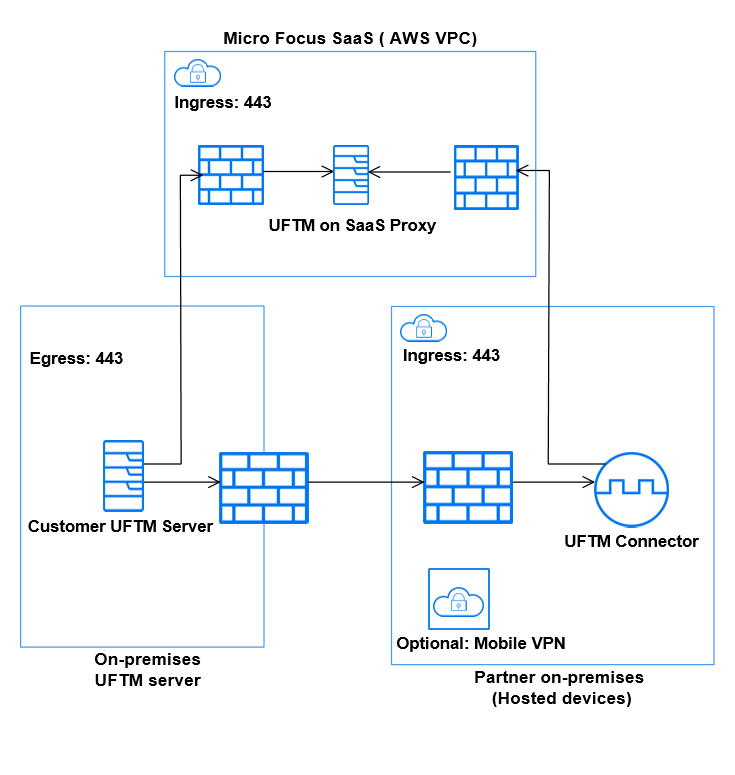

连接器部署方案

连接器是用于将设备连接到 UFT Mobile 的轻量级软件。作为安装过程的一部分，您可以选择在 UFT Mobile 服务器计算机上安装嵌入式连接器，该嵌入式连接器会自动配置为与本地服务器协同工作。但是，连接器也可以作为独立组件安装在其他计算机上，如开发人员或测试工程师的计算机。通常，使用以下方案的组合:

方案	描述	优点
中心设备集线器	连接到 UFT Mobile 服务器计算机上连接器的设备的中央实验室。	效率。避免设置和管理设备的任务重复。
分布式设备集线器	连接器安装在多个位置(现场/场外/全局分散)的计算机上。	可缩放。可以根据需要添加新实验室。
携带自己的设备	连接器安装在开发人员/测试工程师的计算机上。	支持在设备上对个应用程序进行上机测试。

后退到顶部

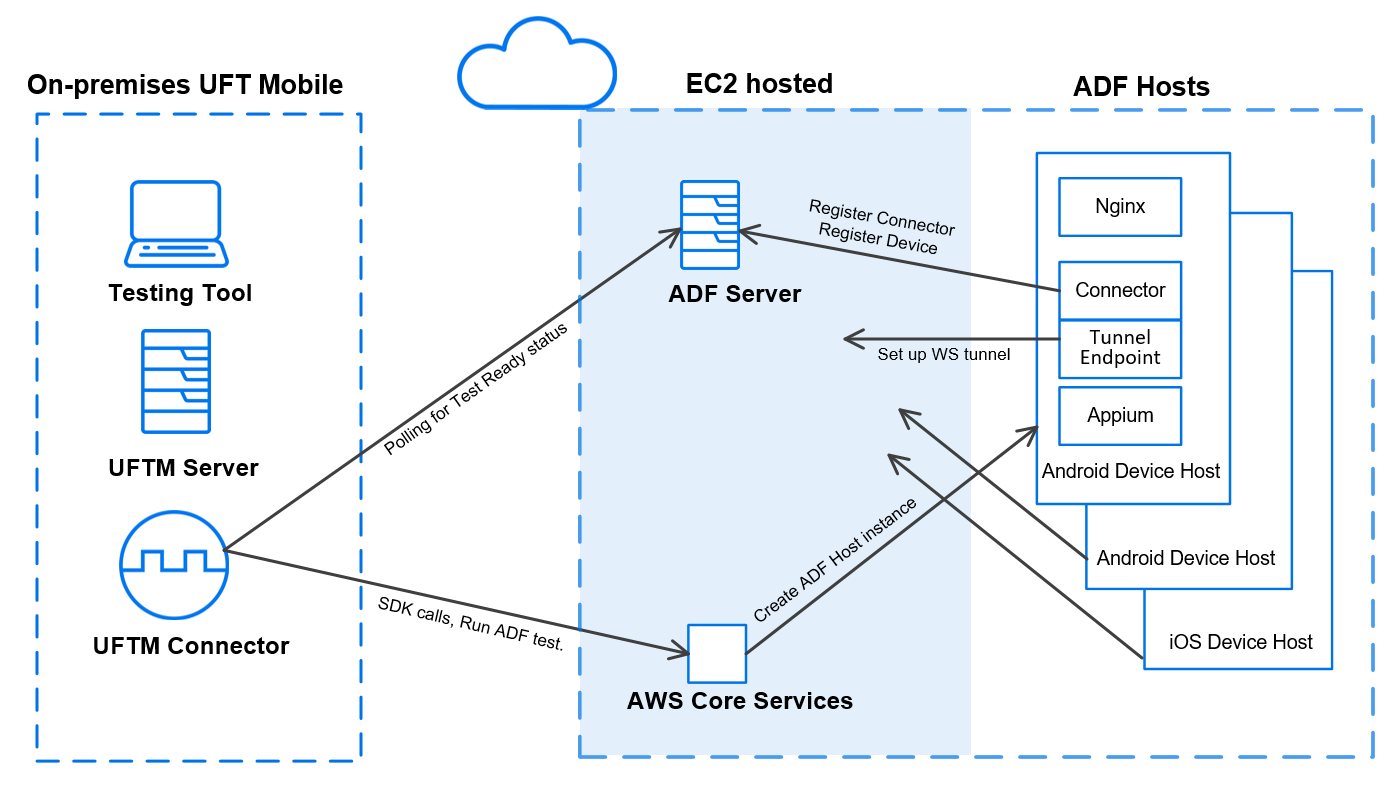

网络连接

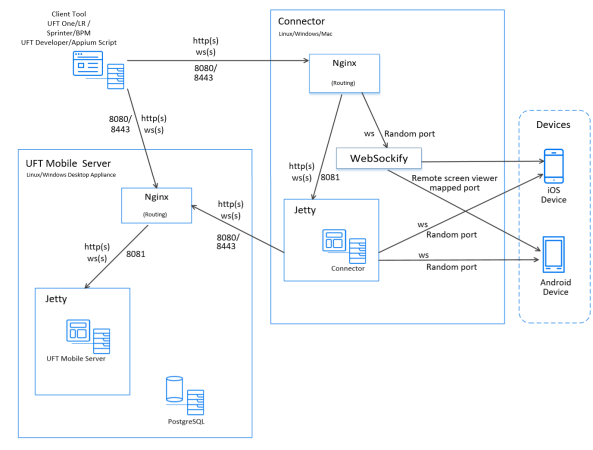

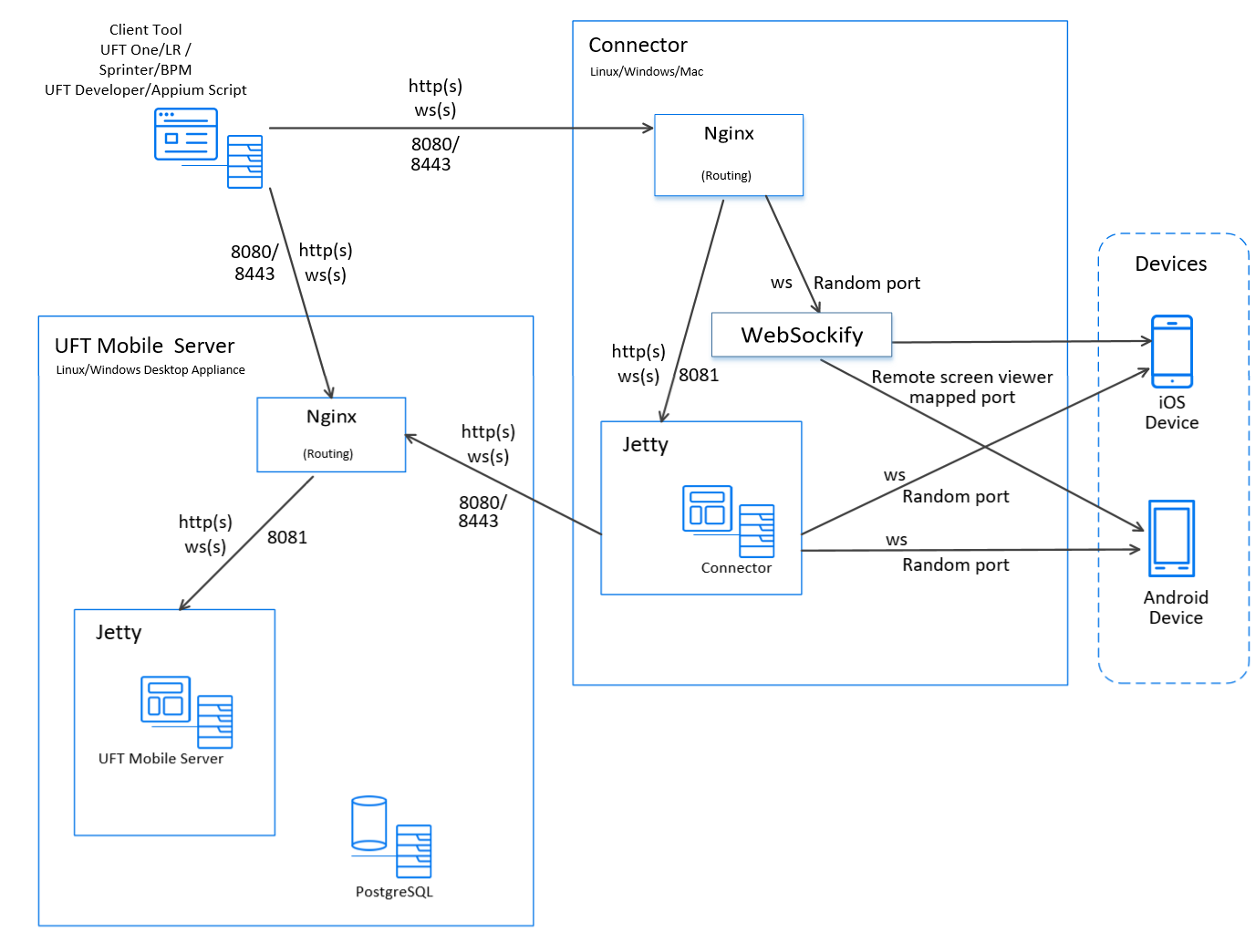

下图表示更详细的视图，重点是 UFT Mobile 服务器的物理部署。还显示了不同的协议和使用的端口。

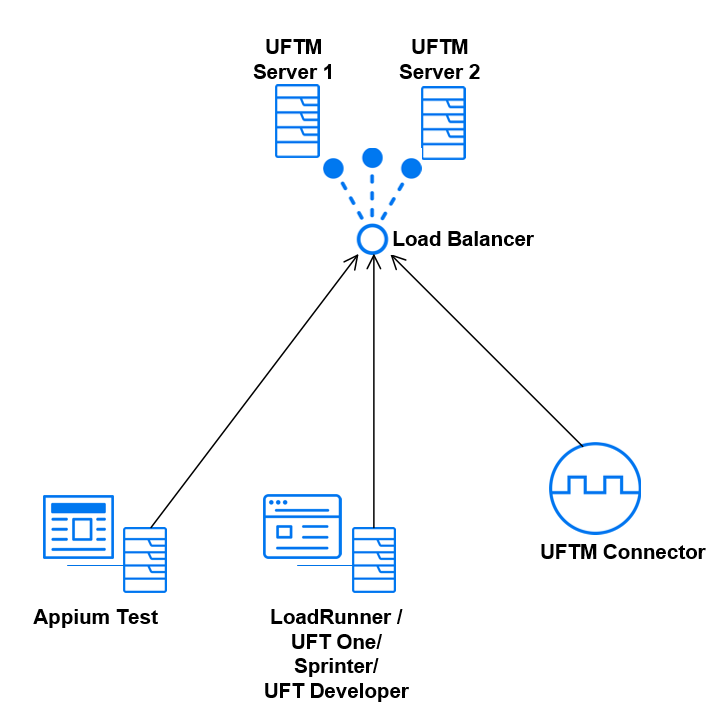

客户端工具和 UFT Mobile 服务器连接

常用的客户端工具有 UFT One、LoadRunner、Sprinter、BPM、UFT开发人员和 Appium 脚本。

测试工具客户端连接到 UFT Mobile 服务器以执行以下操作:

用于管理设备和通过 HTTP/HTTPS 上载个应用程序的用户界面(UI)。
用于测试和管理的 API (JSON 命令)，通过 WebSocket (WS)发送。
远程屏幕查看器客户端。

UFT Mobile 服务器和连接器连接

连接器与 UFT Mobile 服务器建立 WebSocket (WS)连接，从而允许从连接器到服务器的双向异步通信以及同一个套接字上的设备。API 调用和文件通过 WS 传递。

测试工具、连接器和设备连接

连接器将端口映射到移动设备，以便使用移动库(Android 调试桥(ADB)、Mobile 个设备库)进行 API 通信。它还会打开到代理的 Windows 套接字连接。连接器为远程屏幕查看器映射端口正向。在远程操作设备时，连接器会将远程屏幕查看器直接暴露给该工具，以最大限度地缩短滞后时间。设备上的 UFT Mobile 代理侦听 Windows 套接字端口。
